輸入電壓：三相380VAC +10% ~ -15%;
功率段： 27KW～55KW
型號：大功率伺服電機
相數：三相
使用環境： -20～+50℃
絕緣等級：F
耐溫：155℃
采用高性能稀土永磁材料,內稟矯頑力高,抗去磁能力強;具有低慣量,高功率密度,強過載能力，
極低轉矩脈動,噪音低,外觀精美等優點。
三相正弦波磁場設計,動態響應好,具有極好的低速平滑性，
F級絕緣，IP54防護等級，環境適應性強，使用安全可靠。
采用旋轉變壓器，性能優越，品質可靠；

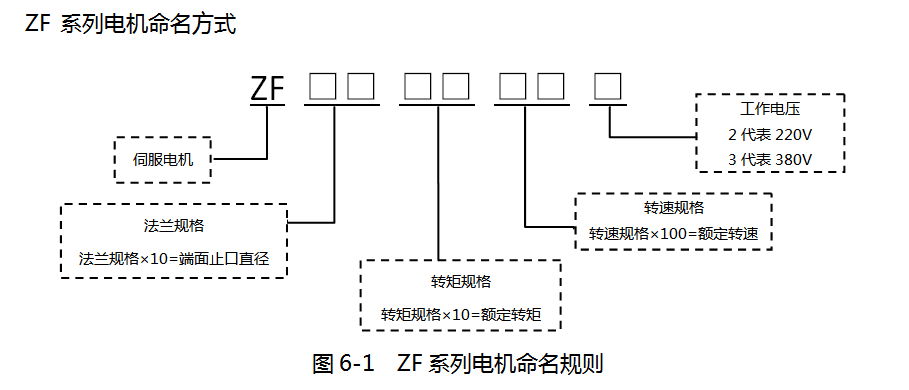

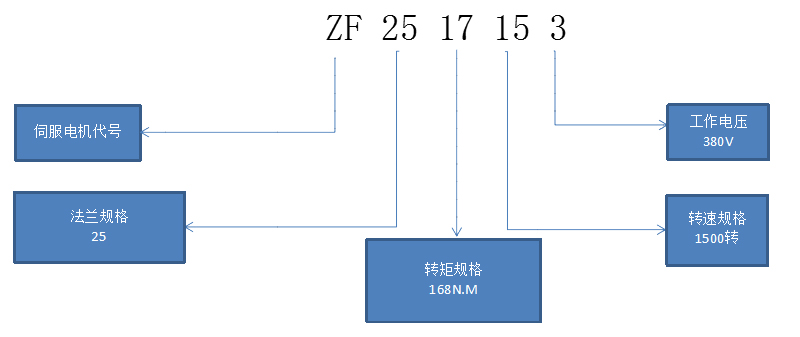

例如型號：ZF2517153
| 基本數據 | 伺服電機系列 | ZF25系列 | ||||
| 伺服電機型號 | ZF2530183 | ZF2525183 | ZF2521183 | ZF2517183 | ZF2513183 | |
| 額定轉矩 | 314 | 248 | 205 | 168 | 132 | |
| Nmrms | ||||||
| 額定轉速 | 1800 | 1800 | 1800 | 1800 | 1800 | |
| Rpm | ||||||
| 額定功率（KW） | 55 | 47 | 35.5 | 31.5 | 25 | |
| 物理參數 | 較高轉速 | 2100 | 2100 | 2100 | 2100 | 2100 |
| Rpm | ||||||
| 轉子轉動慣量 | 58 | 50 | 42 | 35 | 28 | |
| (Mkg*m^2) | ||||||
| 電機絕緣等級 | F | |||||
| 冷卻方式 | 強制風冷 | |||||
| 防護等級 | IP54 | |||||
| PTC常溫電阻（Ω） | 300 | |||||
| 電氣參數 | 極數 | 8 | ||||
| 轉子常數 | 2.7 | 2.66 | 2.77 | 2.66 | 2.75 | |
| （Nm/Arms） | ||||||
| 反電動勢 | 300 | 320 | 324 | 307 | 310 | |
| 繞組電阻 | 0.046 | 0.067 | 0.093 | 0.114 | 0.203 | |
| （Ohm） | ||||||
| 額定工作電壓（Vrms） | 380 | 380 | 380 | 380 | 380 | |
| 額定工作電流（Arms） | 116 | 93 | 74 | 63 | 48 | |
| 伺服電機代號（PP-02） | 33118 | 32418 | 32018 | 31618 | 31318 | |
| 基本數據 | 伺服電機系列 | ZF25系列 | ||||
| 伺服電機型號 | ZF2517153 | ZF2521153 | ZF2525153 | ZF2530153 | ||
| 額定轉矩 | 168 | 205 | 248 | 314 | ||
| Nmrms | ||||||
| 額定轉速 | 1500 | 1500 | 1500 | 1500 | ||
| Rpm | ||||||
| 額定功率（KW） | 27 | 32 | 39 | 46 | ||
| 物理參數 | 較高轉速 | 1800 | 1800 | 1800 | 1800 | |
| Rpm | ||||||
| 轉子轉動慣量 | 35 | 42 | 50 | 58 | ||
| (Mkg*m^2) | ||||||
| 電機絕緣等級 | F | |||||
| 冷卻方式 | 強制風冷 | |||||
| 防護等級 | IP54 | |||||
| PTC常溫電阻（Ω） | 300 | |||||
| 電氣參數 | 極數 | 8 | ||||
| 轉子常數 | 3.36 | 3.33 | 3.33 | 3.56 | ||
| （Nm/Arms） | ||||||
| 反電動勢 | 320 | 320 | 320 | 320 | ||
| 繞組電阻 | 0.204 | 0.133 | 0.113 | 0.085 | ||
| （Ohm） | ||||||
| 額定工作電壓（Vrms） | 380 | 380 | 380 | 380 | ||
| 額定工作電流（Arms） | 50 | 62 | 75 | 88 | ||
| 伺服電機代號（PP-02） | 31615 | 32015 | 32415 | 33115 | ||
